手摺りツールの基本 - パターンをセグメント長さに変換
Michitaka Kiriki
Graphisoft
オプション
RSS フィードを購読する
新着としてマーク
既読としてマーク
ブックマーク
この話題を購読する
印刷用ページ
不適切なコンテンツを報告
2018-04-03
10:20 PM
このオプションは、手摺りセグメントに異なるパターンを作成する場合に便利です。デフォルトでは、1つのセグメント内に1種類のパターンが繰り返されます。(
セグメント
は2つの
ノード
の間の手摺りの部品です)。 'パターンをセグメント長さに変換'すると、セグメント間のパターンを1つ1つ編集し、手摺子はスラブのパネルと交互に表示され、結果として右図のようにできます。
どのように使用しますか?
手摺りツールを有効にして、手摺りのパターンやその他の値を設定します。
手摺りを配置します。

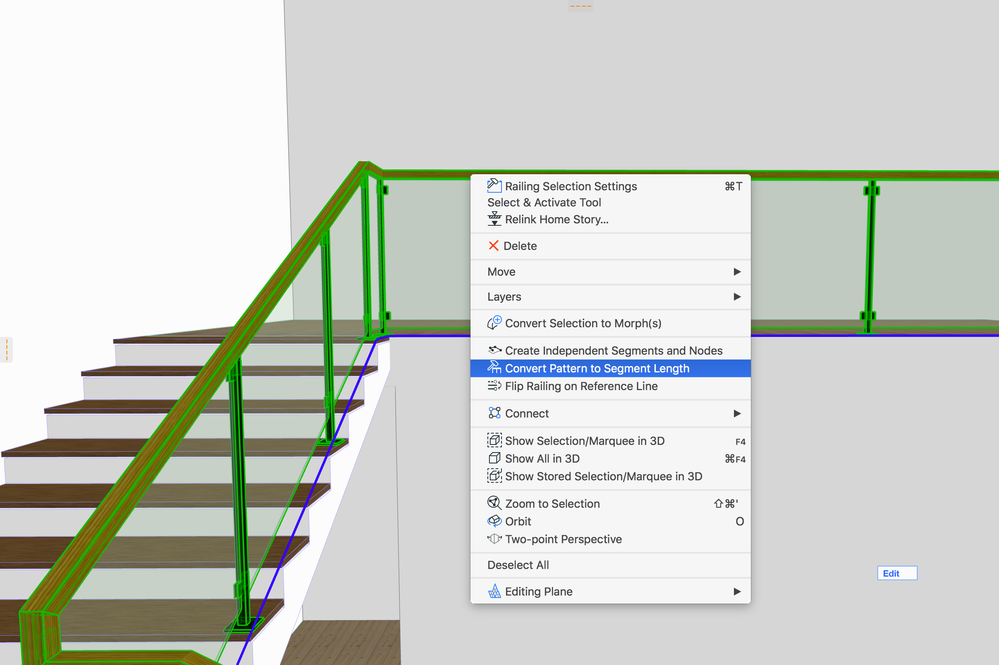

手摺りを選択し、右クリックします。
コンテキストメニューから'パターンをセグメント長さに変換'を選択します。
'編集'ボタンをクリックして編集モードに移行します。選択した手摺りの隣に青い輪郭のボタンが表示されます。
左上角編集モードのパレットが表示されます'セグメントとノード'で右クリックします。 (この項目を右クリックすると、他の要素は全て非表示になり、'セグメントとノード'が表示になります)
編集するセグメント、パターンを選択し、'手摺り - 選択したセグメントの設定'を開きます。
セグメントエディタをチェックすると、1つのパターンのみが有効(白色でハイライト)になっているだけではなく、コのセグメント内の全てのパターンが有効なことが確認できます。
このセグメントのパターンそれぞれに小柱や、手摺子、パネルの設定変更や追加/削除ができます。(注意: ハンドレール等の全ての水平サブ要素は、全てのパターンを通して1つの要素として扱います。)
手摺りセグメントの編集が終わりましたら、OKを押した後、ESCを押して編集モードを愁傷します。
セグメントをパターン長さに変換した後では、パターンの編集は編集モードでのみ行えます。
ARCHICAD YouTube チャンネルにて
手摺りツール
及び
階段ツール
のチュートリアルもご確認ください。.
