敷地計画、製図の支援、計画などで参照ファイルをDWG形式で同僚から入手することがあります。それらは、変更してはならないものです。Archicadモデルまたはレイアウトウィンドウで2つの異なるビューを同時に表示するために、参照 機能を一時的な編集支援として使用できます。
カーソルは参照した要素に反応 し、パラメータ取得と切り取りコマンド、マジックワンド、およびDWGリ参照内の要素とのスナップ点を使用して、アクティブな要素を編集できます。
以下では、DWGファイルをインポートし、それらを参照として効果的に使用する方法について説明します。

ステップ1:新しいワークシートを作成する

ワークシートは、デザインや編集の補助として使用される2D情報を保存するための優れたツールです。 新しい独立したワークシートのビューポイントを作成するには、ナビゲータのプロジェクトマップのワークシートフォルダのコンテキストメニューから新規個別ワークシートの作成を使用します。

ステップ2:DWGを参照として配置する

この例では、DWGファイルを図面 としてワークシートに配置することをお勧めします。これには多くの利点があるためです。
  • 現在開いているArchicadプロジェクトに配置できます
  • 誤って編集することはできませんが、必要に応じて単純な2D要素に分解できます。
  • 図面全体を1つのArchicadレイヤーに配置します
  • 埋め込まれたDWGレイヤーは保存され、非常に簡単にオン/オフを切り替えることができます: DWG /インポート/レイヤー
  • 配置されたDWG図面へのペンセットの割り当てを定義できます: 図面設定
  • DWGファイルの全ての属性をインポートするわけではありません
DWGを図面としてワークシートウィンドウに配置するには、図面ツールをアクティブにして、図面を配置するモデルウィンドウをクリックします。表示される参照先のダイアログで、目的のDWGファイルを 参照します。DWGを選択し、クリックして開きます。
要件に応じて、他のインポート機能を使用してDWGを参照ファイルとして開くこともできます:
結合:
  • ネイティブのArchicad要素はインポート中に生成され、Archicadですぐに編集できます
  • 選択したDXF/DWG変換設定を変換中に使用できます
  • 選択したレイヤーのみがインポートされます
XRef:
  • 選択したDXF/DWG変換設定を変換中に使用できます
  • ソース(DWG)とホスト(Archicad)ファイル間の接続を維持するため、外部DWGファイルが変更されている場合は、簡単に再ロードできます。
  • 外部参照レイヤーは、[レイヤー設定]ダイアログで一覧表示および管理できます
DWGインポートオプションの違いについてさらに読む場合はこちら: DWG / DXFファイルを開く

ステップ3:平面図の参照として設定

ワークシートに配置した図面は、参照として任意のモデルビューまたはレイアウトビューで使用できるようになりました。
ナビゲータからワークシートを選択し、右クリックしてコンテキストメニューを表示します。参照として表示を選択します。

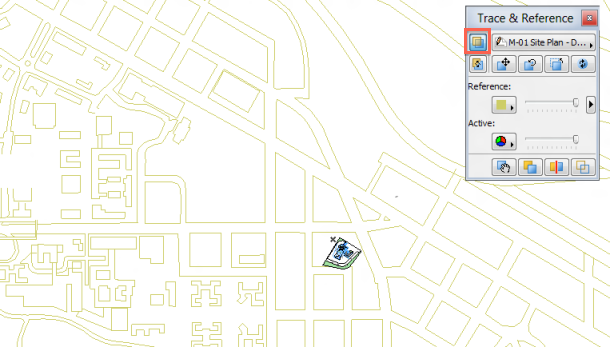

平面図に移動し、参照を有効にします。
TIP:参照を操作するときは、参照パレットを開きます。このパレットには、参照に関する全てのコントロールが含まれています:ウィンドウ>パレット>参照。

ステップ4:参照をドラッグする

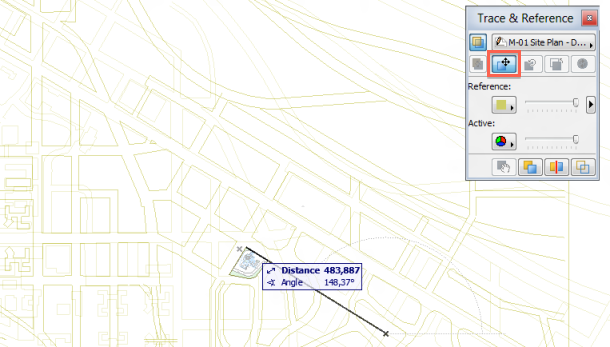

参照を移動コマンドには、表示>参照オプション参照を移動または参照 パレットからアクセスできます。 ドラッグコマンドをクリックして、DWG参照の正しい位置を設定します。参照内の要素でスナップ点を使用することもできます。



チュートリアルとその他のTips

BIMESによるこのビデオでは、これらすべての手順をライブで実行し、参照ファイルの操作に関するヒントを得ることができます。
EricBobrow氏による2D図面を参照して3Dモデルをすばやく作成する方法
https://youtu.be/gF2xY8sOn5Y
