スラブ終端の線種を設定する

[Michitaka Kiriki]

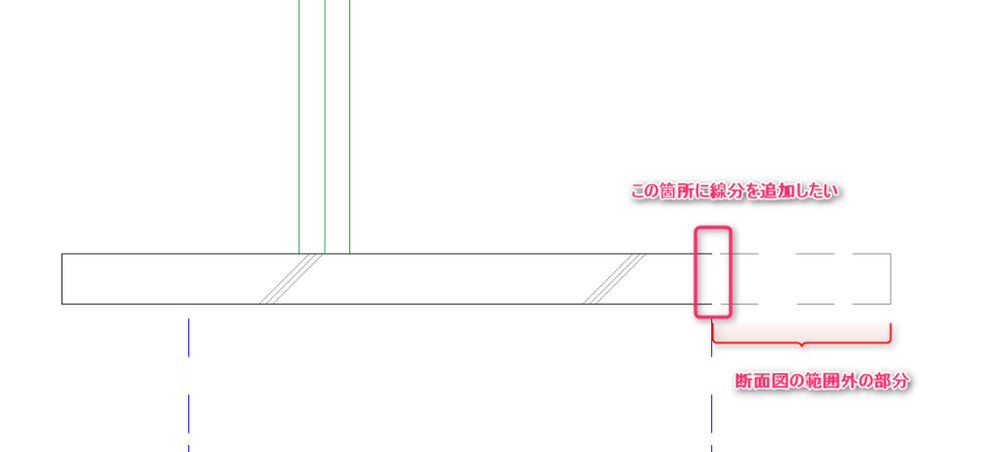

断面図で開いた際に、断面図の範囲外までスラブがある場合はスラブの端部が切れて表示されます。これを修正するには断面図の設定で行います。

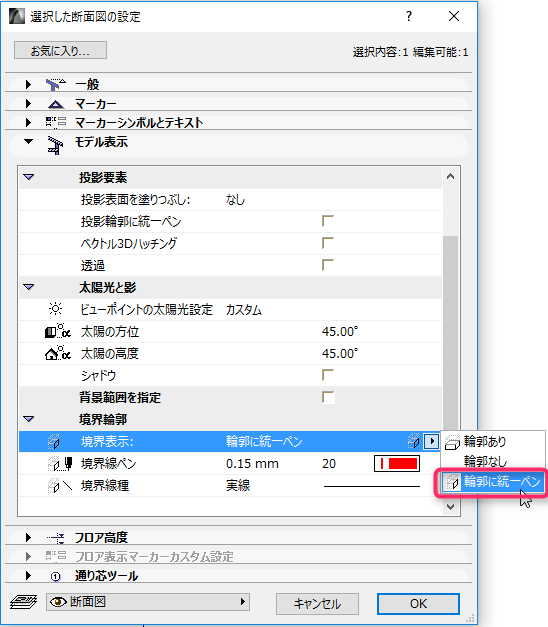

[断面図の設定]を開き、[モデル表示]>[境界輪郭]から境界を表示させます。「輪郭に統一ペン」とすると断面図ツールで説出された箇所を別のペンで指定します。

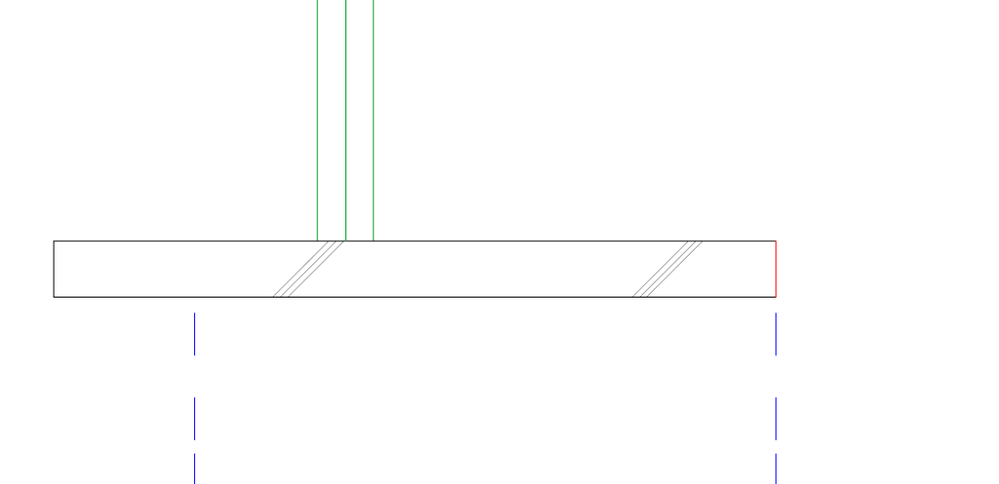

断面図に輪郭の線分が追加されました。
