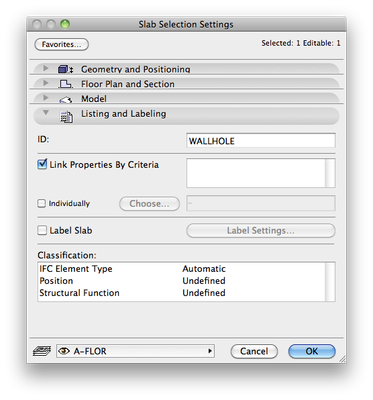

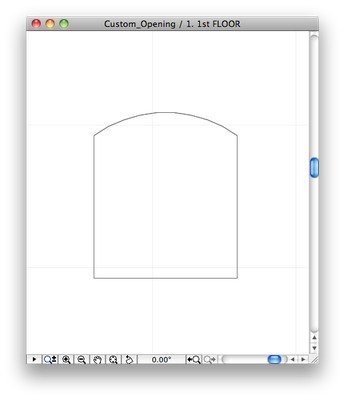

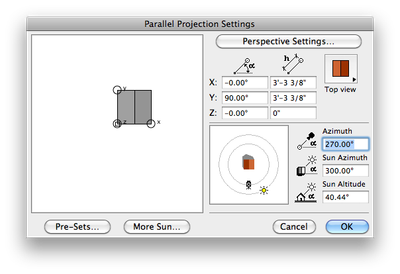

ステップ1: カスタムドアの作成 スラブ、梁、壁、またはその他のオブジェクトを使用してドアを作成します。ドアの上部がプロジェクトの北を向いていることを確認してください。これにより、オブジェクトが壁内でどのように配置されるかが決まります。 ステップ2: 壁の開口部を作成する 壁の穴がドアの輪郭に沿うようにするには、オブジェクトを囲み、その境界の輪郭を描くスラブを配置する必要があります。スラブが作成されたら、選択したスラブの設定ダイアログボックスを開き、分類とプロパティタブのIDパラメータにWALL...

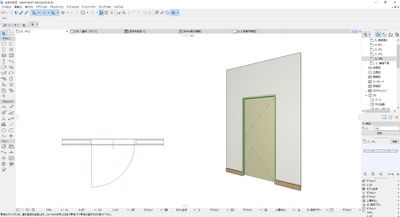

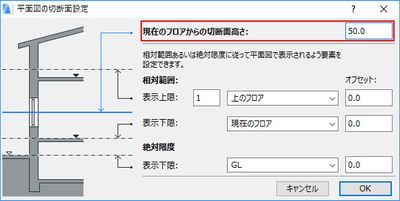

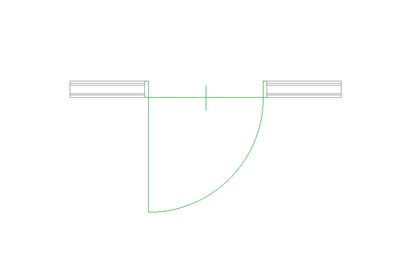

断面形状で巾木付きの壁面を作成した場合、扉の配置の際に表現が変になります。巾木のみが扉を無視して描かれます。(左が平面・右が３D形状です)その際の調整方法は平面図の切断面を巾木より下げる事で回避が可能です。ドキュメント→平面図の切断面からウインドウを開きます。巾木より切断面高さを低く設定します。OKを押すことにより設定を反映できます。ビュー一覧ではこの高さを個別に維持する事が可能です。

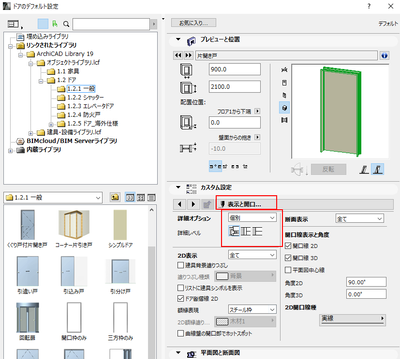

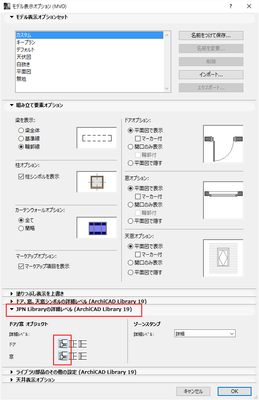

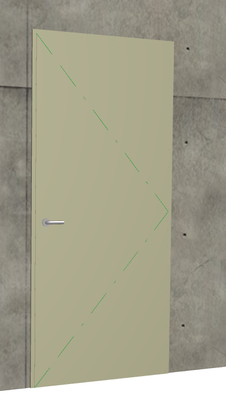

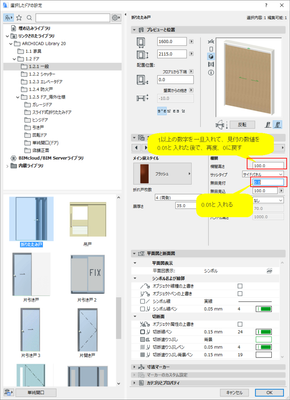

ドアにハンドルを設定しているにもかかわらず、3Dウィンドウでドアのハンドルが表示されない時は、モデル表示オプションもしくは各ドアの設定で変更をします。 モデル表示オプションでの変更 ドキュメント＞モデル表示＞モデル表示オプションを開く JPN Libraryの詳細レベル欄で「詳細」に指定する ドアツールの設定での変更 各ドアツールの設定で詳細レベルを指定した場合、モデル表示オプションの設定にかかわらず詳細レベルを常 じに保てます 各ドアのカスタム設定＞表示と開口＞詳細オプションを「個別」にして詳...
