モデリング

Archicad設計ツール：ワークフロー、要素の接続、モデリングのヒント

記事

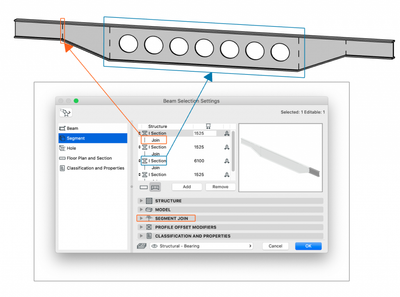

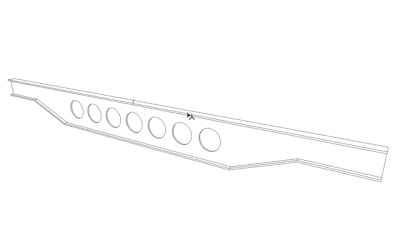

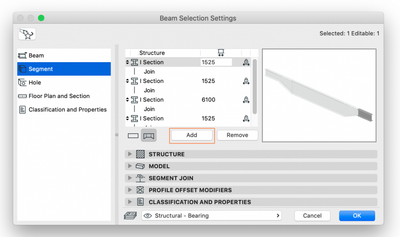

セグメントとは何ですか？ 梁（または柱）のセグメントは、異なる素材や形状を梁（または柱）の参照軸に沿って定義するのに便利です。その結果として、鉄筋コンクリートや鉄、木材、複合材の梁や柱要素を表現するBIM要素について、形状の自由度が拡大します。 新規セグメントを追加する方法 設定ダイアログボックスで 梁の設定 を開き、[セグメント]ページに移動します。[複数セグメント ]の梁アイコンをクリックします。[追加 ]をクリックして、必要な数のセグメントを追加します。 画面上で 3Dウィンドウで梁を1つ選択します。梁の軸のペットパレット から、[セグメ...

  • 2830 閲覧回数
  • 0 いいね！
  • 0 コメント

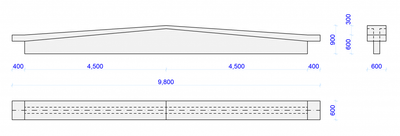

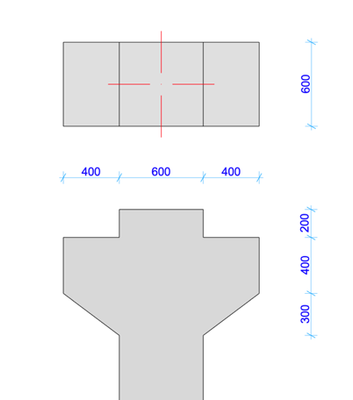

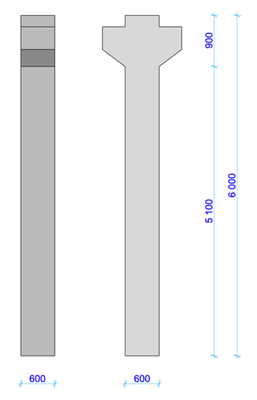

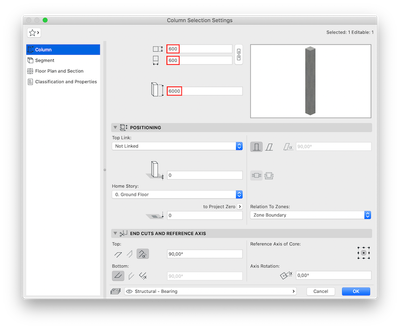

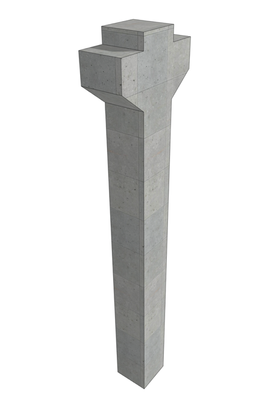

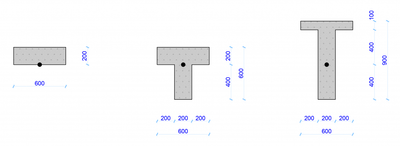

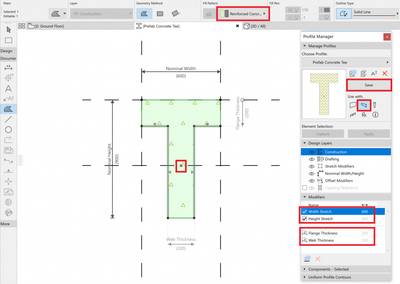

この記事では、Archicad 23の新しい柱ツールを使用してプレkキャスト鉄筋コンクリート柱をモデリングする詳細なプロセスを紹介します。 工業用施設の場合、プレキャストの柱がよく使用されます。Archicadでこれらの構造を表現する最も簡単な方法は柱ツールの階層セグメントを使用してそれらをモデル化することです。 このモノリシック鉄筋コンクリート柱は、高さが6,000mmで、一般的な断面が600x600で、次の測定された傾斜コンソールがあります: この記事では、このコンクリート柱をモデル化する2つの方法を提供したいと思います。1つ目は、[ツール...

  • 2564 閲覧回数
  • 0 いいね！
  • 0 コメント

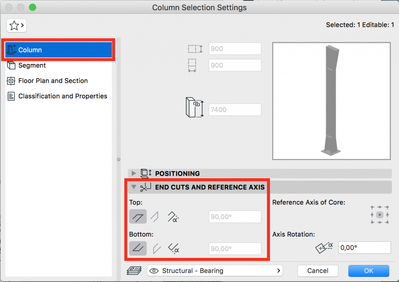

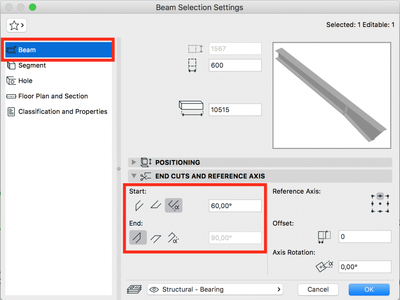

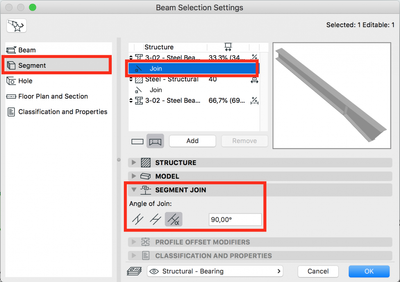

ARCHICAD22およびそれ以前は、柱の端部は上下ともに水平に切断され、梁は両端とも垂直に切断されます。 ARCHICAD23以降では梁および柱の端部は水平に垂直にも、また任意の角度にも切断できます。 ARCHICAD23以降では梁と柱は複数のセグメントで構成できます。これからは階層構造を持つ要素となります。つまり、メインとなる要素、梁や柱がありそれらのサブ要素としてセグメントがあることを意味します。 終端の処理と同様、セグメントの接合面も任意の角度で設定できます。接合する角度は梁、柱それぞれの接合面毎に個別に設定できます。 終端は梁、柱レベ...

  • 3036 閲覧回数
  • 0 いいね！
  • 0 コメント
