Rhinoceros - GDL Converterは、Rhino – Grasshopper – ARCHICADツールセットの1つです。. RhinocerosでネイティブARCHICADオブジェクトを作成 このツールセットを使用すると、設計者はRhinoモデルの選択した部分をネイティブのARCHICADオブジェクトファイル（.gsmまたは.cf）形式で保存することができます。モデルの複雑さやARCHICADでの使用目的に応じて、Rhinoから単一のオブジェクト(.gsm)を生成するか、複数...
The Rhinoceros インポート/エクスポート アドオンは、Rhino – Grasshopper – ARCHICADツールセットの1つです。 Rhinocerosネイティブファイル形式でモデルを変換 デザイナーは、ネイティブのRhinoceros(.3dm)ファイル形式を使用してARCHICADとRhinocerosの間でモデルをエクスポートおよびインポートすることで、"参照モデルワークフロー"を使用して作業することができます。 Rhino Exportを使用すると、 ARCHICA...
ARCHICADは、ソフトウェアベンダーが使用できる共通言語を使用して、OpenBIMのコンセプトをサポートしています。この共通ファイルフォーマットは、buildingSmart®によって開発されたIFC(Industry Foundation Classes)と呼ばれるものです。詳細は、buildingSmartのFAQページをご覧ください。 モデルフィルタリング モデルのフィルタリングは、まず何から始めるかが重要です。 全てのデータのを含めた3Dビュー(そしてそのデータのみの3Dビュー)を設...

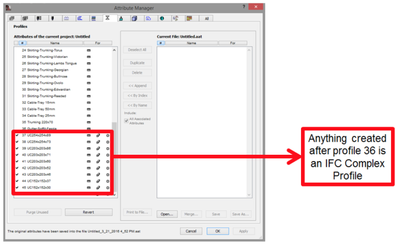

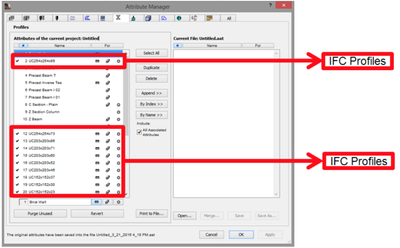

はじめに IFCをインポートし、「構造要素に変換し、それ以外の場合はオブジェクト/モルフに変換」というオプションを選択すると、ARCHICADに新しい属性が作成されます。インポートした内容がIFC構造ファイルの場合、新しく作成される属性は、主に断面形状とビルディングマテリアルで構成されます。 断面形状を管理する方法 修正されたIFCモデル配置するときには、以前に作成された属性(例.断面形状)を削除するのが良い方法ですが、ARCHICADの標準鉄骨断面形状(オプション > 断面形状 > 標準鉄骨断...

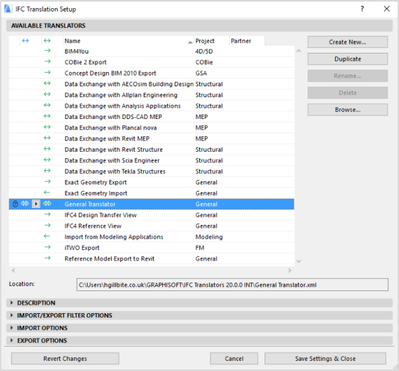

IFCを使用したモデルデータのインポートとエクスポートは変換設定の設定により制御されます。ARCHICADには、事前に定義されたデフォルトのIFC変換設定が用意されていますが、独自に定義することもできます。 IFC変換設定 (ファイル > 相互運用性 > IFC)を使用すると、変換設定の設定を変更したり、新しい変換設定を作成したりできます。下記はIFC変換設定ダイアログボックスに表示される設定の説明です:
IFCとMVDとは何ですか? IFCとは、IAI(BuildingSMART)によって開発されたISO認証を取得したファイル形式です。IFCは、BIM(Building Information Modeling)で使用される唯一のオープンで標準的なオブジェクト指向の交換フォーマットです。IFCは、全てのソフトウェアベンダーが無料で利用できます。IFCは、すべてのプロジェクト要素の3Dジオメトリ表現を提供し、材質、断面形状、機能などの各要素に関する標準データとカスタムデータを保存します。異なる分野...

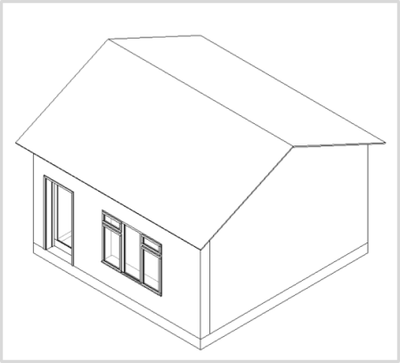

形状変換の方法 BREPとは何ですか? BREPは境界表現(Boundary Representation)の略です。 BREPは、IFCファイルをエクスポートするときに正確なジオメトリを再現します。 BREP形状には、ARCHICADモデルのソリッド要素操作、トリム、作物などが含まれます。 BREPの制限 • (オブジェクトベースの)要素の編集は不可 • いくつかのパラメータの消失 ARCHICAD IFCをBREPとしてエクスポートした場合の例(Revit 2016) 押出/回転 形状 AR...
影響のあるバージョン: 21 | 重要度: 対応方法あり | ID: 229324 問題: 複数のファイルとそれらにホットリンクされているIFCファイルを結合することはできません。処理は始まりますが、配置する要素はありません。 原因: 同じIFCファイルを複数のファイルにリンクしていて、それらをすべて新しいファイルに結合しようとした後に、どの要素も配置できないという状況が発生することがあります。これは、ホットリンクが更新されているものと更新されていないものがあるために起こっています。 このような...
影響のあるバージョン: 20 | 重要度: 解決方法あり| ID: 214661 注記: この問題は、ARCHICAD 20のアップデートにおいて修正される予定です。 問題 ARCHIDADで測量点 を配置すると、Solibri Model Viewer にIFCファイルをエクスポートする際に、複合構造や断面形状 要素が分解されてしまう原因となる場合があります。この問題は、測量点が［プロジェクトの北 ］に従い、［プロジェクトの北］の角度が90度以外に設定されている場合に発生します。 原因測量点モ...
ARCHICADとRevit製品間におけるIFCベースのデータ変換に関する一般的な推奨事項 常に最新版のARCHICADとRevitアドイン を使用して下さい。これらの組み合わせを通じて、GRAPHISOFTは2つのアプリケーション間のデータ交換機能を継続的に向上させています。 利用可能な更新があるかどうかは 、 ARCHICADの ［ヘルプ］メニューからご確認いただけます。 GRAPHISOFTが作成する最新のRevitアドインは、こちらからダウンロード可能です。 http://www.gra...
