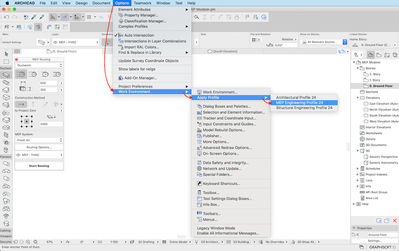

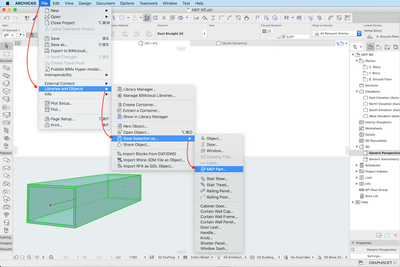

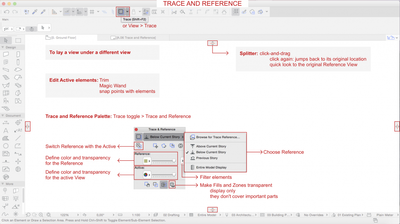

MEP Modelerアドオンは、統合設計ツールとしてArchicad24のコア部分になりました。Archicad 24のアップデート2には、MEP Modelerの主な改善が含まれています。この記事では、MEP Modelerをより簡単に使用するための新機能とさらなる機能強化について説明します。 事前定義されたベンド半径 事前定義されたサイズダイアログが更新されました。この更新の時点で、事前定義されたベンド半径 の任意の値を、ダクト、パイプ、およびケーブルキャリアの各サイズに関連付けることがで...
多くの場合、スラブやメッシュを配置フロアの上や下のフロアに表示したいことがあります。どのフロアにスラブやメッシュが表示されるかを制御するために、いくつかのプリセットがあります。 スラブ/メッシュ 設定ダイアログ: 平面図と断面図 > 平面図表示 > 表示フロア 情報ボックス: 平面図と断面図 > 平面図表示 > フロア表示 配置フロアのみ: スラブ全体のアウトラインは、その配置フロア上でのみ表示および編集が可能です。 配置及び上1フロア: スラブ全体のアウトラインは、配置フロアとその上の1フロア...

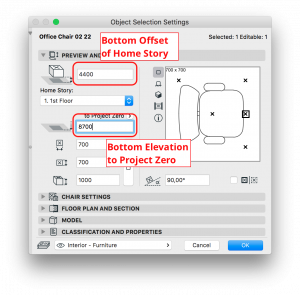

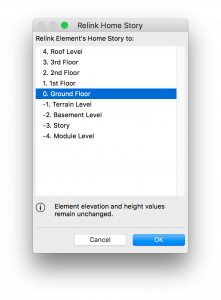

断面や3Dで要素をドラッグしても、その要素の配置フロアは調整されません。そのため、例えば、1フロアにある要素が他の配置フロアになっていることが発生します。(このような問題を避けるために、'フロア毎に要素を編集'もしくは、'コピー/貼付'を使用します)選択した要素の設定ダイアログで配置フロアを正しいものに変更して修正すると、椅子の配置位置が高くなります:これは、'配置フロアからのオフセット’が一定であり、この値を保持されるために発生します。そのため、'下部高度'を調整する必要があります。要素の垂直...

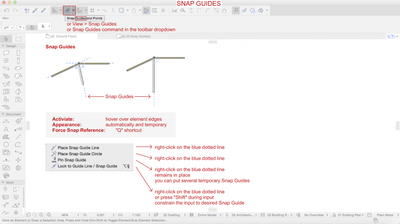

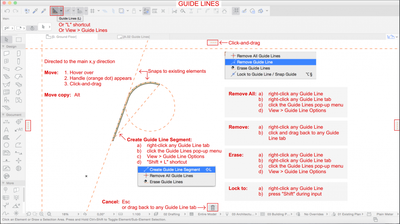

ARCHICADでは、要素の正しいサイズや場所を数値で指定する必要なく、建物をスケッチするだけで柔軟性が得られますが、適切な設計プロセスに入る場合は、特定のサイズと位置で要素を配置する必要があります。次の入力補助機能を使用して、既存の要素に対するサイズ（たとえば、別の要素と同じ長さである必要があります）および位置（たとえば、壁が別の壁と平行でなければなりません）を定義できます。他の要素。+をクリックしてリストを展開し、詳細を確認しますガイドラインガイド線は、手動で配置できる永続的な線と円弧です。...

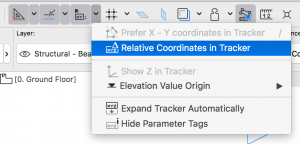

ARCHICADで距離を入力するために、トラッカー が使用されます。距離の入力は、2Dと3Dで同じように機能します。トラッカーは要素の入力中に表示され、マウスの動きに追従して、開始ノードから計算された距離と角度、および/またはXYZ座標に関するフィードバックを常に提供します。 トラッカーを表示する方法 トラッカーは、選択した要素で2回目のクリックが行われたとき、または要素の入力が開始されたときに自動的に表示されます。トラッカーが自動的に表示されない場合は、おそらくオフになっています。オンにするに...
建築、構造、MEPエンジニアリング分野間のBIMコラボレーションには、このコラボレーションを支援するソフトウェアソリューションが必要です。エンジニアが設計プロセスに参加し、プロジェクトの初期段階から設計者と協力することは、ますます一般的になっています。 Archicad 23で導入された開口ツールは、この目的に大きな可能性を秘めています。MEPモデラーアドオンは、Archicad 24に変更が加えられたことにより、このアプローチに従います。 複数のワークフローがアーキテクトとMEPエンジニアの間...

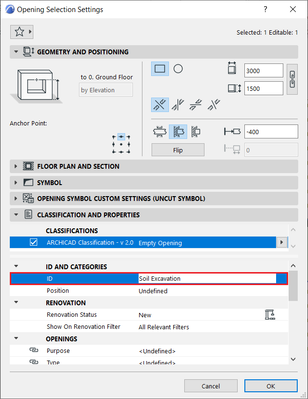

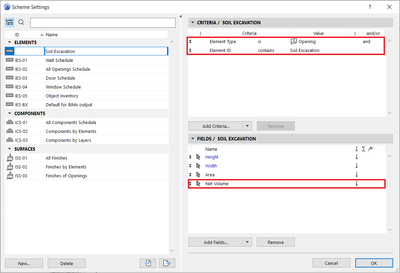

プロジェクトのための土の掘削量は、様々な方法で計算することができます。しかし、この作業を自動化することができ、開口ツールを使用することで、作業をより簡単かつ迅速に行うことができます。 開口ツールの形状は、関連する要素に対して相対的に測定され、それに沿って移動します。つまり、地形の表面がどれだけ複雑であっても、開口ツールの形状はそれに適応するため、一イラン表を通して必要な全ての量と寸法を容易に生成できます。 注意: 地形に開口を配置するためには、メッシュツールを使用してモデル化する必要があります。...
この記事では、モデルセクションビューでの床と壁の接続の外観を向上させる方法について説明します。浮き床スクリード端部の詳細の説明 ほとんどの場合、防音要件に一致する床のソリューションとは、いわゆる浮き床構造を設計することです。この場合、床スクリードおよび床仕上げ材は、フレキシブル断熱材の厚さ2～3cmの層によって、耐荷重構造から物理的に分離されます。また、端部に沿って断熱材の拡張ストライプが配置され、完全な浮揚が保証されます。これは、接続する垂直構造を通して音の広がりを阻止するので、このシステムの...

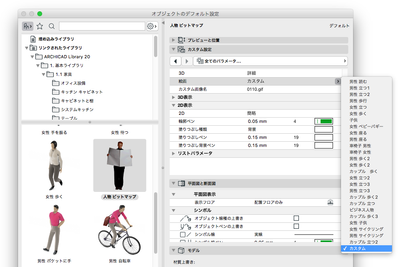

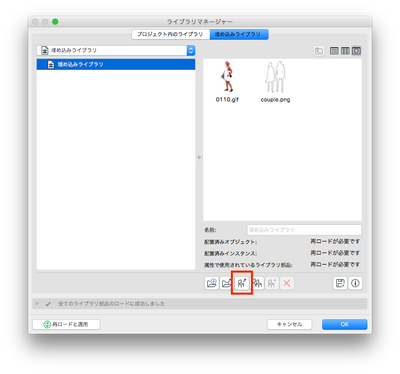

デフォルトARCHICADライブラリには、多数のビットマップ画像とカスタムフィールドが用意されています。簡単な手順でカスタムのビットマップ画像を作成できます。 画像をライブラリに追加 [ファイル>ライブラリとオブジェクト>ライブラリマネージャー]‘を選択して、画像ファイルを下記のボタンをクリックし、埋め込みライブラリに追加します。画像ドラッグ＆ドロップすることもできますし、画像をロードされている社内ライブラリやプロジェクトライブラリに追加できます。 ビットマップ人物の検索 オブジェクトデフォルト...

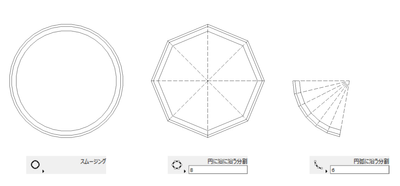

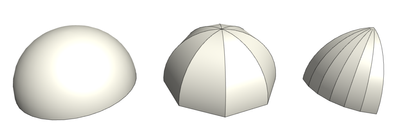

シェルツールの図形作成法が回転の場合、表面を分割する設定をダイアログ設定ボックスだけではなく、情報ボックスで指定できます。 手順1．情報ボックスの項目に「分割」を追加する [オプション]>[作業環境]>[情報ボックス]でシェルツールを選択し、「分割」の項目を表示させます。 手順2．シェル作成時に情報ボックスに追加された分割を切り替えて入力する シェルを作成する際に、情報ボックス内に「分割」の項目が増えているので、そちらで入力時に切り替えて作成できます。選択内容によって図のように変わります。3Dで...
